法兰止回阀结构特点和安装要点

发布时间:2020-10-27 03:48:09 点击数: 6

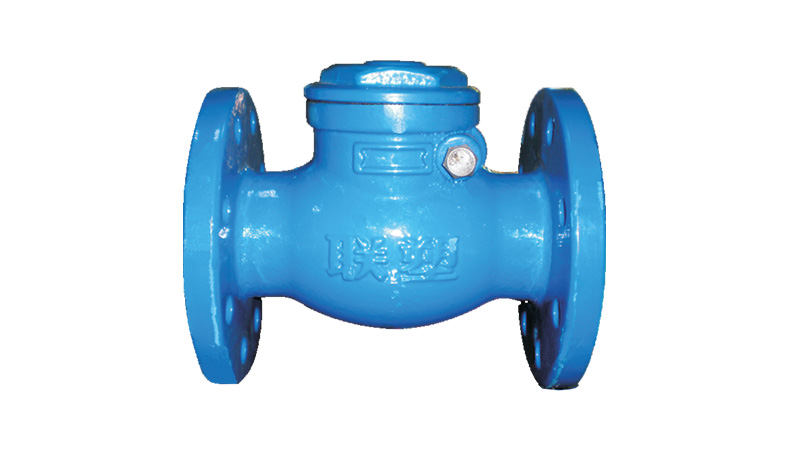

法兰止回阀是一种自动阀门,依靠介质本身流动而自动打开或关闭阀门,用来防止介质的逆流和防止泵及驱动电动机反转,以及容器介质的泄放。



一、法兰止回阀的结构特点

1、在使用过程中,介质向指定方向流动,当介质向指定方向流动时,阀辦在介质力的作用下打开;当介质回流时,由于阀盘的自重和介质的反作用力,阀辦和阀座的密封面紧密关闭,从而达到防止介质回流的目的。

2、密封副配对合理。阀瓣和阀座的密封面由铁基合金或钨铬钴合金制成,具有良好的耐磨性、耐高温性、耐腐蚀性和抗划伤性,使用寿命长。

二、法兰止回阀的安装要点

1、法兰式止回阀的安装位置,高度及进出口方向必须符合设计要求,介质流向必须与阀体上箭头所示方向一致,且连接处必须牢固。

2、阀门在安装前需要检查其外观,对于工作压力大于1.0MPa且主干管中具有切断功能的阀门,应在安装前进行强度和严密性测试,只有测试合格后才能使用。在强度测试期间,测试压力必须为公称压力的1.5倍,持续时间必须至少为5分钟。严密性试验时,试验压力为标称压力的1.1倍。

3、确保法兰止回阀不支撑管道中的重量,大的止回阀必须独立支撑,以免受到管道系统产生的压力的影响。

 以上是关于法兰止回阀的特点及安装要点,了解相关知识可以帮助您更好的使用产品。
