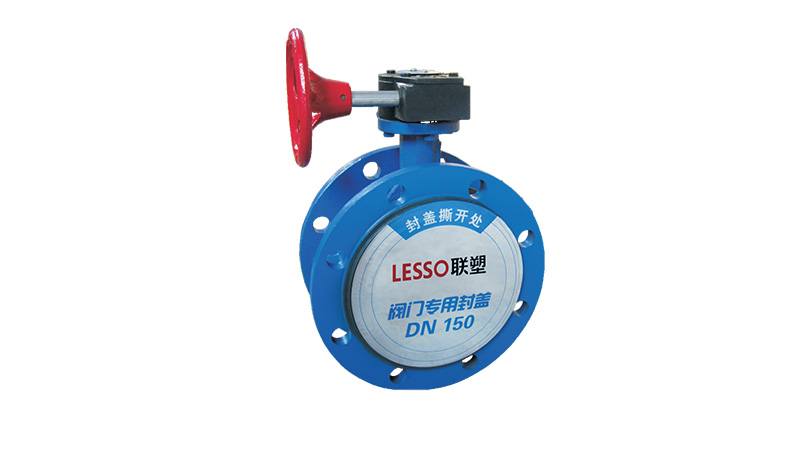

D341X法兰式蜗轮蝶阀基本信息

发布时间:2020-10-27 03:46:15 点击数: 0

D341X法兰式涡轮蝶阀中D341X含义是什么你知道吗?D341X法兰式蜗轮蝶阀有什么哪些特点吗?下面来了解下法兰涡轮蝶阀的相关知识信息。





一、D341X蝶阀含义

1、D-阀门类型代号:阀门;

2、3-阀门传动方式:涡轮;

3、4-阀门连接形式代号:法兰;

4、1-阀门结构形式代号:垂直面板;

5、X-阀座密封面或衬里材料代号:橡胶。

二、法兰涡轮蝶阀作用

蝶阀是指启闭件为圆盘的一种阀,它在阀体内绕着自身的转轴旋转来达到开启和关闭的目的,在管道上主要起着切断与截流的作用。法兰式蜗轮蝶阀具有结构简单、体积小、重量轻、安装尺寸小、启闭迅速的优点。

三、法兰涡轮蝶阀的特性

1、涡轮法兰蝶阀的阀门弹性由合成橡胶提供,利用了聚四氟乙烯摩擦系数低,不易磨损老化等特点,从而提高蝶阀的使用寿命;

2、当法兰蝶阀处于全开时,介质流经阀体的时候,蝶板厚度是唯一的阻力,此时通过阀门产生的压力很小,因此具有较好的流量控制特性;

3、D341X法兰式蜗轮蝶阀双向密封、可靠达到双向密封零泄漏,密封件可以更换;

4、法兰连接安装便捷,可以任意位置安装、维修方便;

5、密封材料耐老化、耐腐蚀,使用寿命长。

四、法兰蜗轮蝶阀制造标准

公称通径:DN50-DN1200;

公称压力:1.0Mpa-1.6Mpa;

适用温度:-20℃~120℃;

设计标准:GB/12238-1989;

结构长度:GB/12221-1989;

法兰标准:GB/T9113.1;

压力检查试验:GB/T13927-92。

 以上为D341X法兰式蜗轮蝶阀基本信息,你学习了吗?希望能对你有帮助。
