手动对夹式蝶阀和法兰式蝶阀的对比

发布时间:2020-10-27 03:38:24 点击数: 0

蝶阀的应用非常的广泛,常用的蝶阀可分为两种:对夹式蝶阀和法兰式蝶阀。下面我们来看看这两种蝶阀有什么样的区别。



1、连接方式不同

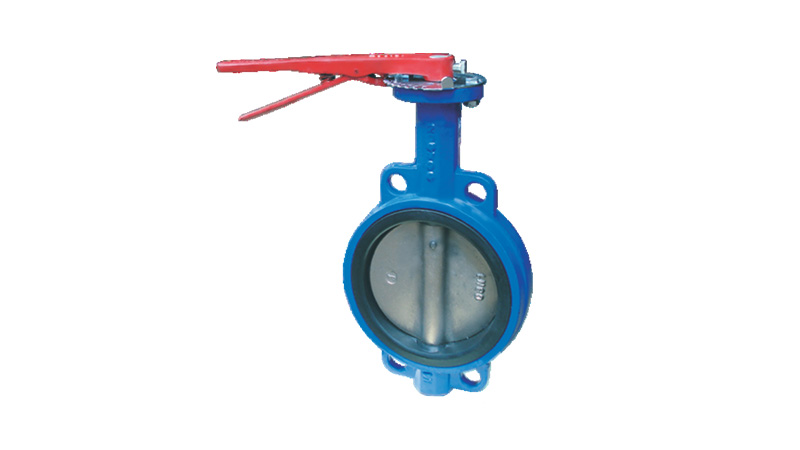

夹和法兰是两种不同的连接方式。对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间,就是两片法兰把蝶阀来夹在其中,然后用螺栓,一般用的是双头螺栓。把两片法兰给固定住。这样,阀门也就被夹住了。

法兰式蝶阀是阀门上带有法兰,用螺栓将阀门上两端法兰连接在管道法兰上就可以了。

2、结构不同

对夹式蝶阀配的螺栓比较长,且本身没有法兰,所以一般不要安装在管道末端和下游需要拆卸的位置,因为在拆卸下游法兰时,对夹式的阀门会掉落,这样阀门两端的管道都不能正常工作了;而法兰蝶阀没有存在这样的问题,法兰本体就有法兰,与管道上的法兰配对时,用螺栓连接,螺母锁紧,所以当一端被拆掉,也不会影响另外一端的运行。

3、造价不同

对夹式蝶阀的螺栓长度较长。对施工精度要求较高,如果出现两面的法兰不对中,螺栓就会受到比较大的剪切力,导致阀门容易泄漏;相比之下,对夹式蝶阀拆卸会更方便一些,阀门造价较低,但有缺点是,如果一个密封面出问题,那么两个密封面都得拆开。

 以上便是对夹式蝶阀和法兰式蝶阀对比,看似好像区别不大,但是还是有一定区别的,大家要注意区分。
