闸阀和蝶阀的区别

发布时间:2020-10-27 03:36:22 点击数: 0

闸阀和蝶阀是两种用途广泛的阀门,都是流体管道的重要部件,很多用户在选择型号的时候可能会不懂的区别,本篇文章就来讲闸阀和蝶阀的区别。



一、定义上的区别

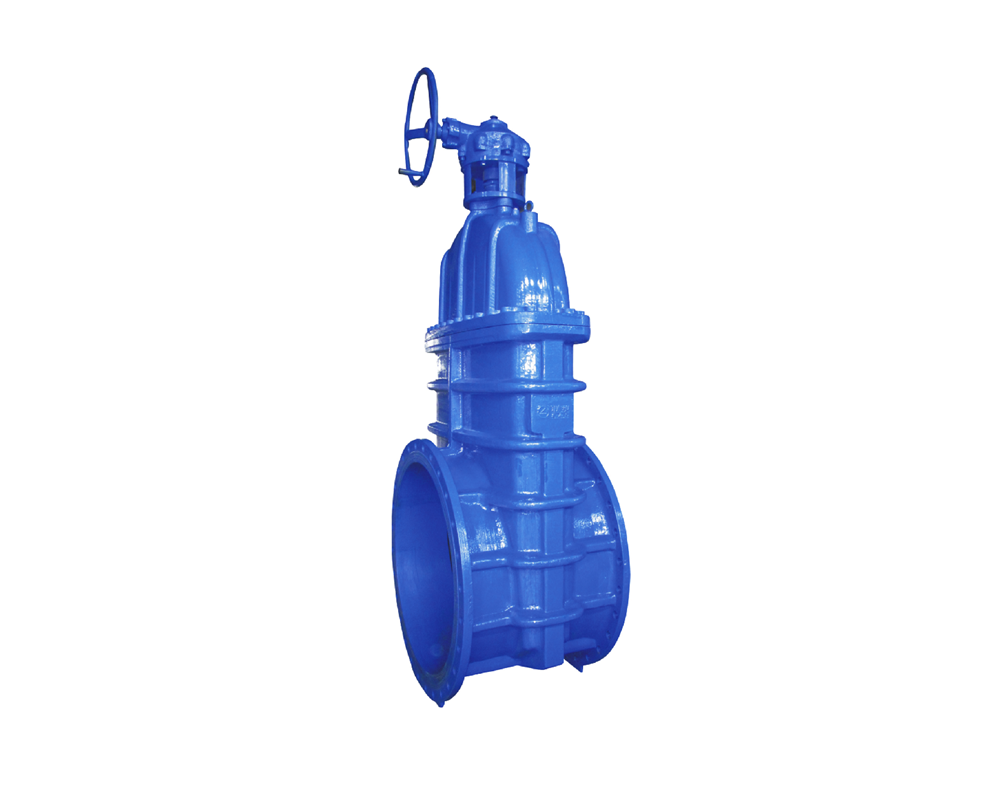

闸阀:闸阀也叫闸板阀,是一种常见的启闭闸,闸阀的闸板运动方向与流体方向是垂直的,闸阀只能作全开或者全关,不能作调节和节流,只能作截断介质流通使用。当闸阀处于全开状态时,阀体内流体阻力小于蝶阀。

蝶阀:蝶阀是一种简单的调节阀,它的启闭开关是一个圆形的碟板,在阀体内绕自身的轴线旋转来实现阀门的开启与关闭。蝶阀在管道上既可以起到截断作用,又可以有节流作用。蝶阀全开到全关通常是小于90°,此时只有碟版的厚度是流体唯一的阻力,所以流阻力很小。

二、运动方式的区别

闸阀:闸阀是一种直行程阀门,即阀杆带动阀板上下垂直移动,完成闸阀的开启和关闭,因此闸阀的流动阻力较小,但由于其开启高度较高,开启和关闭速度较慢。

蝶阀:蝶阀属于角行程阀,即蝶阀的阀板绕阀轴旋转90,完成蝶阀的开启和关闭动作,所以蝶阀开启高度仅为通道直径的四分之一,所以蝶阀开启和关闭迅速快。

 从以上区别我们可以看出两者最主要的区别是调节功能,蝶阀可以可调节流量,闸阀不能;闸阀压力可以做得很高而蝶阀不行;闸阀密封相对要比蝶阀要好。两种管道各有各的特点,选择的时候根据需求选择就行。
