蜗轮蝶阀的安装注意事项

发布时间:2020-10-27 03:58:29 点击数: 0

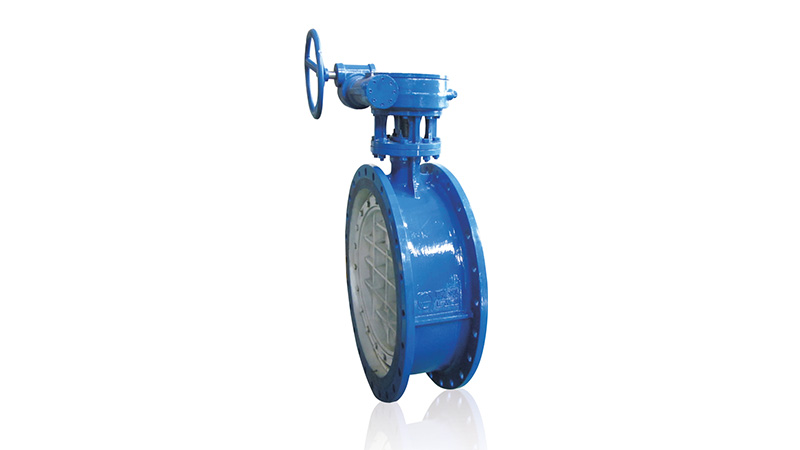

      涡轮蝶阀就是在蝶阀上面安装一个涡轮头,目的是为了方便阀门的启闭。下面我们主要来说下涡轮蝶阀安装的注意事项。






蜗轮蝶阀的工作原理:人工转动手轮来带动涡轮设置工作,涡轮设置再控制阀杆的运动,最后,蝶板随阀杆一起旋转并旋转至90°,这就是完成一个打开和关闭。当蝶板的旋转角度为0°至90°(0°至90°除外)时,可以调节和控制管道介质的流量。

涡轮蝶阀安装注意事项:

1、常用的蜗轮蝶阀包括对夹式蜗轮蝶阀和法兰式涡轮蝶阀。对夹式涡轮蝶阀需要使用双头螺栓在两个管道法兰之间连接固定阀门。法兰蜗轮蝶阀在阀体上有自己的法兰,将阀体的两个完整法兰用螺栓固定在管道的法兰上就可以。

2、蜗轮蝶阀的安装通常没有方向性要求。对于水平管道,建议垂直安装,最好不要垂直向下安装,这样操作不便,可能还会有漏水的风险。

3、蜗轮蝶阀是手动操作的手动阀。管道上的安装位置应便于手动操作,即使安装困难也应首先考虑操作员的长期工作。最佳的安装位置是蝶阀的手轮和普通成年人的胸口平齐,离操作地约1m左右,这样操作员在打开和关闭阀门会比较轻松。

4、落地的蜗轮蝶阀的手轮应朝上且不要倾斜。如果安装位置接触墙壁或其他设备,请留出空间供操作员站立和操作。安装位置不要让操作员需要仰头才能工作,如果管道中含有酸,碱,有毒和有害的介质,则会威胁到操作员的安全。

 这就是安装蜗轮蝶阀的注意事项,希望能帮助到您。
