缓闭消声止回阀的工作原理

发布时间:2020-10-27 03:51:55 点击数: 6

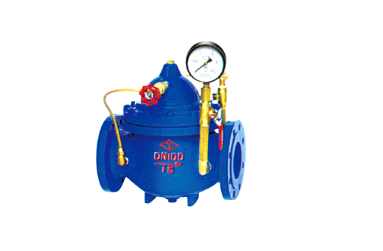

缓闭消声止回阀是利用介质带的流动和压力来实现阀瓣的自动开启,具有防止逆流的作用。下面我们详细来说下它的工作原理及特点。




一、缓闭消声止回阀原理

缓闭消声止回阀工作的原理是根据流体流动产生的压力实现阀门的自动打开与关闭。缓闭消声止回阀的开关是采用缓慢关闭的方式,可减少水锤及水击现象产生,从而达到消声的效果,是水利控制阀的一种。

1、缓闭消声止回阀的内部由两个水腔组成,膜片下水腔的截留口是过水通道(截流口的最大面积接近管径面积);膜片上水腔是压力调节室;

2、当水泵停止工作时,由于阀瓣的重量和上水腔压力,使截流口迅速关闭,达到90%,其余的10%使用导管将阀门后的压力传递到上水腔;随着上水腔压力的增加,截流口会慢慢关闭剩余的10%,这就是止回阀起到缓慢消声的原因。

3、当使用缓慢关闭的消声止回阀时,可以通过将针阀逆时针旋转2圈半来打开控制阀。如果发现水锤现象,您可以微调关小控制阀并逆时针微调开大针阀,即可消除水锤现象。

 缓闭消声止回阀可用于工矿企业、高层建筑由水泵直接给排水系统中。缓闭消声止回阀在设计上充分考虑了使用环境的需求,合理的构造原理,使其达到无震动、无噪音、运行平稳、不仅确保了住宅环境安静且具有节能的效果。
